4-Square für 40 m beim HA-DX Contest 2024

Details

Geschrieben von: Sebastian OE9SEV

Kategorie: Amateurfunk

Veröffentlicht: 27. Januar 2024

• hamradio
• antenna
• contest

Bandpassfilter für 160 m, 80 m, 40 m, 20 m, 15 m und 10 m von 5B4AGN (TXBPF)

Details

Geschrieben von: Sebastian OE9SEV

Kategorie: Amateurfunk

Veröffentlicht: 15. August 2023

Stand-Alone Bandpass-Filter von 4B5AGN

Band	Durchgangsdämpfung	Rückflussdämpfung	Beschreibung

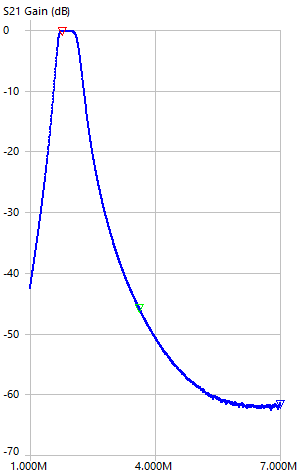

160 m			Dämpfung: 160 m: ca. 0,26 dB 80 m: ca. 45 dB 40 m: > 60 dB

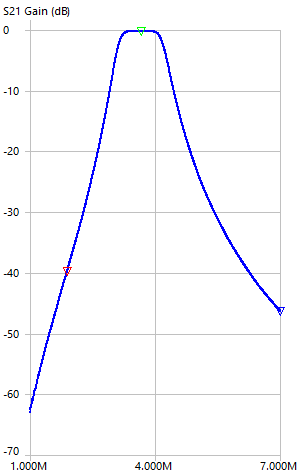

80 m			Dämpfung: 160 m: 39 dB 80 m: 0,27 dB 40 m: 46 dB

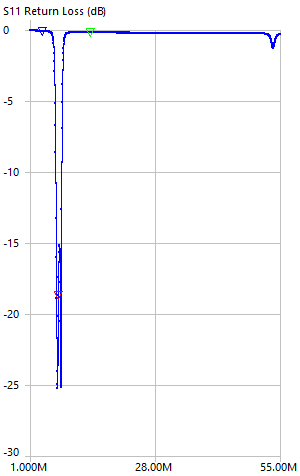

40 m			Dämpfung: 40 m: ca. 0,35 dB 80 m: ca. 45 dB 20 m: ca. 54 dB

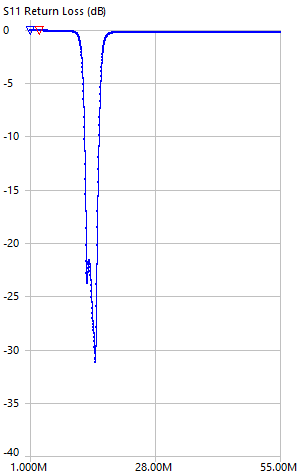

20 m			Dämpfung: 20 m: ca. 0,25 dB 40 m: ca. 40 dB 15 m: ca. 32 dB

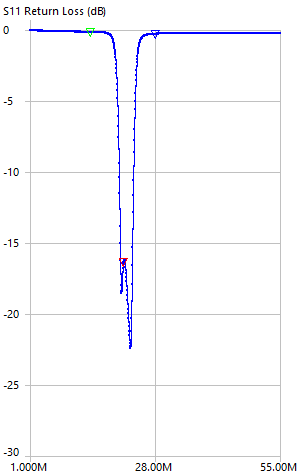

15 m			Dämpfung: 15 m: ca. 0,51 dB 20 m: ca. 38 dB 10 m: ca. 35 dB

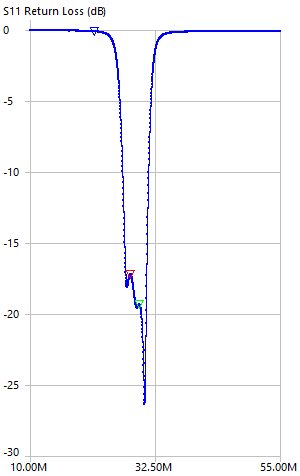

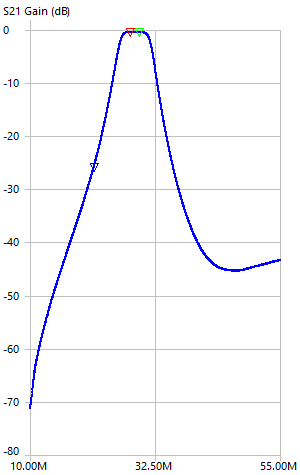

10 m			Dämpfung: 10 m: ca. 0,44 - 0,48 dB 15 m: ca. 25 dB 6 m: ca. 44 dB

Unterlagen zum DJ2UT/Sommer Beam XP707

Details

Geschrieben von: Sebastian OE9SEV

Kategorie: Amateurfunk

Veröffentlicht: 14. Mai 2023

Den DJ2UT/Sommer Beam XP707 gibt es in vielen verschiedenen Versionen. Der Entwickler ist seit längerem SK. Informationen findet man im Internet kaum.

Ich habe selbst zwei XP 707. Einer war bis August 2023 auf meinem Mast (habe ich von DL2MEN gekriegt). Der andere liegt seit Anfang 2023 zerlegt im Lager (habe ich von HB0PC bekommen).

Unterlagen zum XP707 von DL2MEN

Prospekte/Broschüren:

• Datenblatt_ herunterladen
• Beschreibung herunterladen
• Broschure herunterladen
• Reviews_ herunterladen

Unterlagen zum XP707 (vermutlich von einem XP 404 aufgerüstet):

• XP707-Unterlagen herunterladen
• AnleitungUmrustung_704_707 herunterladen

Unterlagen zum XP404

• Plan-Y_XP404 herunterladen
• Unterlagen-XP404 herunterladen

Unterlagen zum XP 707 von HB0PC

... sobald die Unterlagen digitalisiert sind werden sie hier hochgeladen.
